دستگاه برش لیزری Trumpf TruLaser 3030 fiber (L81) با توان 4 کیلووات

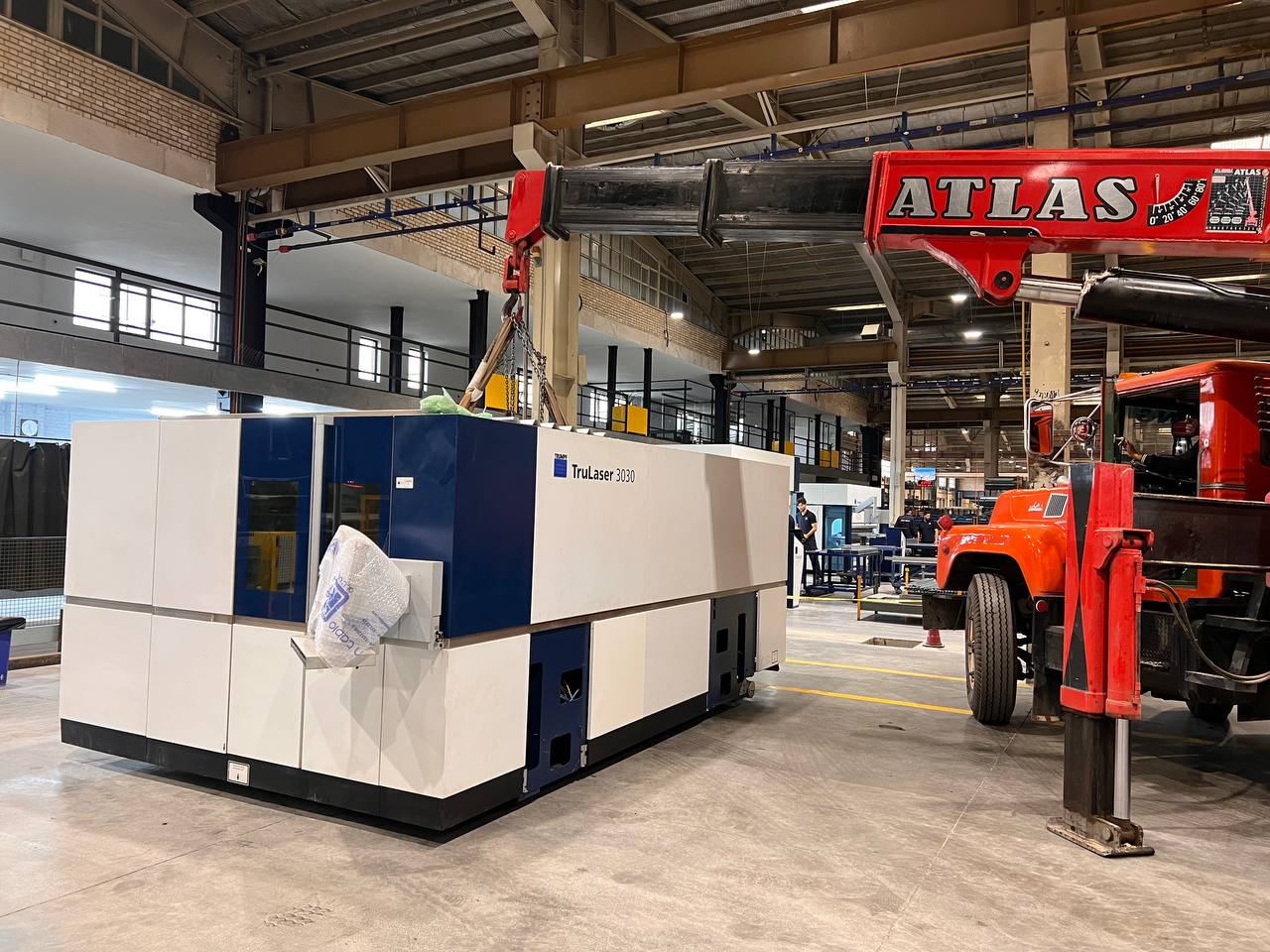

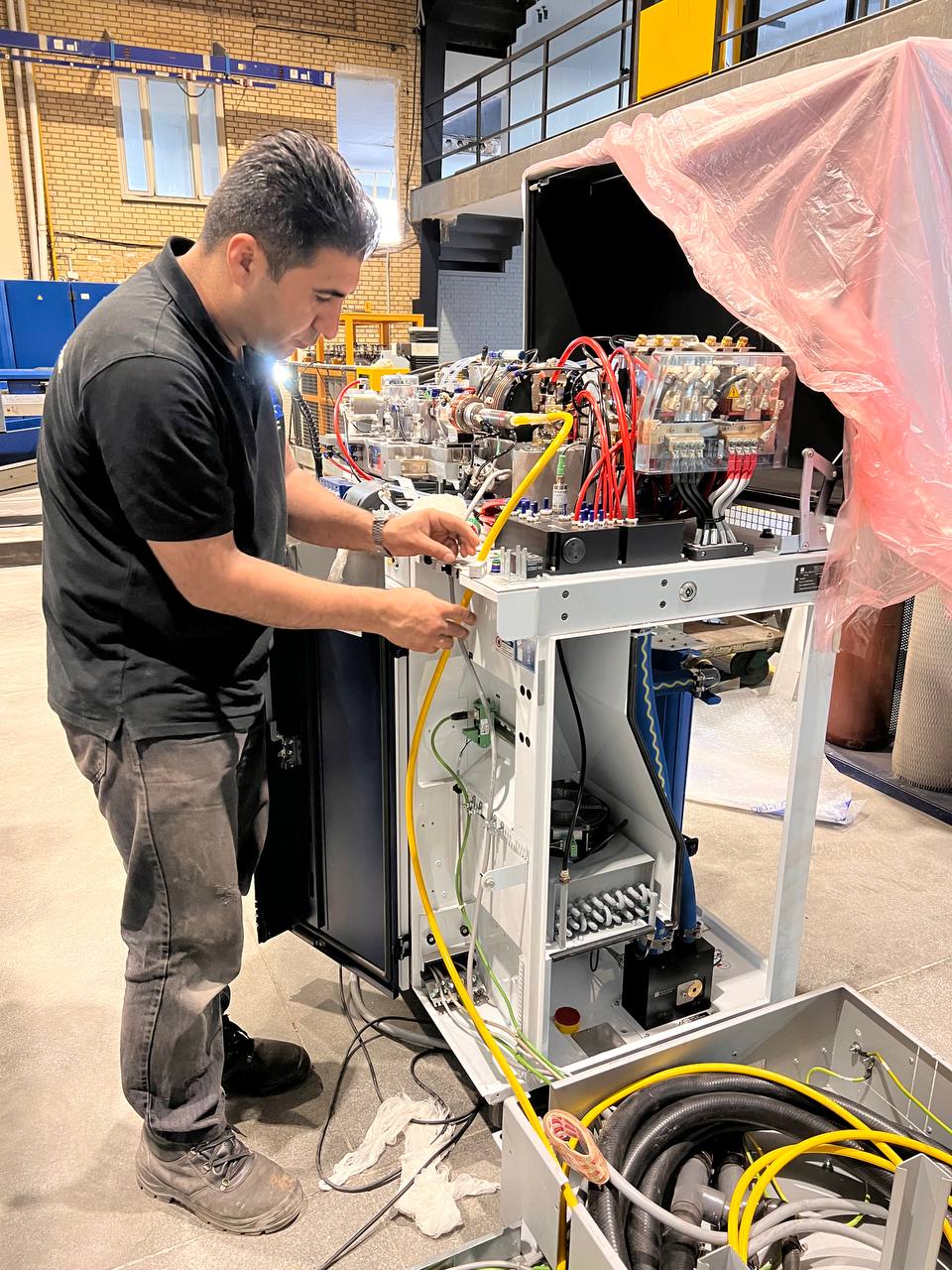

گروه صنعتی الگانس ماشين با بيش از 10 سال سابقه در واردات، نصب، راه اندازی و خدمات پس از فروش ماشين آلات صنعتی و بسیاری از محصولات TRUMPF با تكيه بر نيروهای متخصص موفق به نصب و راه اندازی دستگاه برش لیزری TruLaser 3030 fiber (L81) با توان 4 کیلووات در ایران گردید.

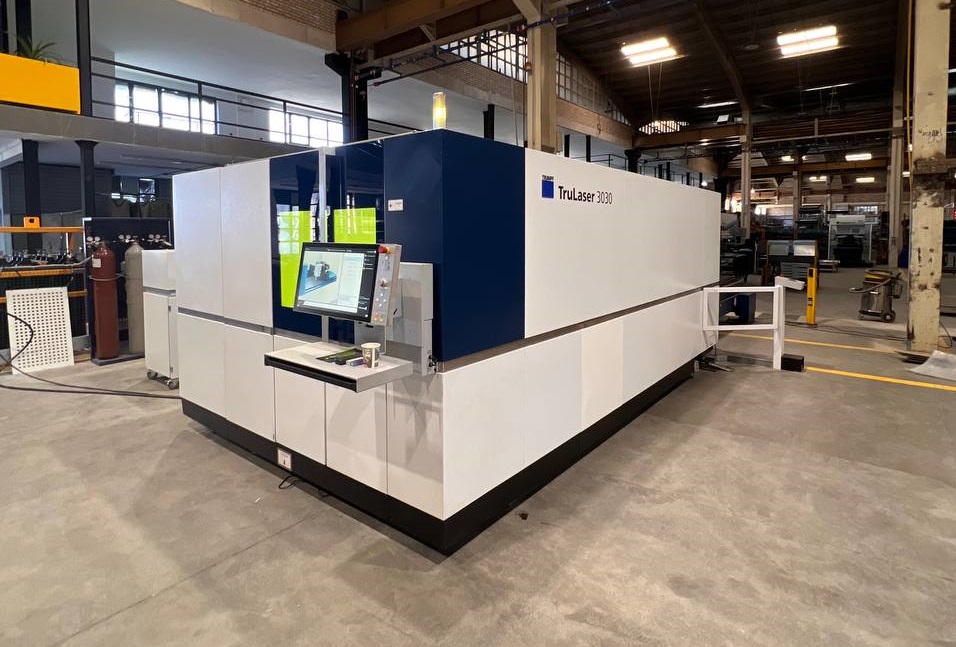

دستگاه TruLaser 3030 fiber (L81) محصول شرکت آلمانی TRUMPF، یکی از پیشرفتهترین سیستمهای برش لیزر فیبری دو بعدی (2D) برای صنایع ورق فلزی است. این دستگاه با توان اسمی 4 کیلووات (مدل ارجاعی TruDisk 4001) و طراحی ساده، راهحلی بهینه برای برش باکیفیت، سرعت بالا و هزینههای نگهداری پایین محسوب میشود .
لازم به ذکر است که این دستگاه عمدتاً برای برش ورقهای فلزی طراحی شده و برخلاف برخی مدلهای دیگر سری TruLaser، قابلیت برش لوله به صورت پیشفرض را ندارد .
مشخصات فنی کلیدی
سری TruLaser 3030 fiber
کد نسل (L‑number) L81
توان لیزر 4000 W (مدل TruDisk 4001)
ابعاد کاری (X,Y) 3000 × 1500 میلیمتر (محبوبترین سایز)
حداکثر سرعت 170 متر بر دقیقه (سفر همزمان محورها)
سیستم کنترل Siemens SINUMERIK 840D sl
ابعاد دستگاه (L×W×H) ~9229 × 6145 × 2200 میلیمتر
وزن دستگاه حدود 11,700 کیلوگرم
حداکثر ضخامت برش فولاد 20-25 میلیمتر
حداکثر ضخامت استیل ضدزنگ (VA/Inox) 20 mm
حداکثر ضخامت آلومینیوم (Al) 20 mm
حداکثر وزن ورق روی میز 920 kg
دمای محیط کارکرد 5+ تا 40+ درجه سانتیگراد
مواد قابل برش ویژه مس، برنج، فولاد گالوانیزه
گازهای کمکی نیتروژن، اکسیژن، هوای فشرده
این دستگاه از نظر دقت، تکرارپذیری موقعیتدهی در حدود 0.1 میلیمتر را ارائه میدهد .
ساختار مکانیکی و سیستم حرکت
اسکلت بسته (Box Frame): طراحی یکپارچه و جعبهای شکل، حداکثر جذب ارتعاشات را هنگام حرکتهای سریع فراهم میکند .
دستگاه گانتری با درایوهای مستقیم خطی (Linear Direct Drives): حذف اجزای واسط مکانیکی مثل پیچ و مهره، موجب دقت بالا، شتابگیری سریع و کاهش استهلاک میشود .
مبدل خودکار پالت (Automatic Pallet Changer): تعویض خودکار ورق در جهت طولی، زمان بارگیری و تخلیه مواد را به حداقل میرساند و توقف تولید را کاهش میدهد .

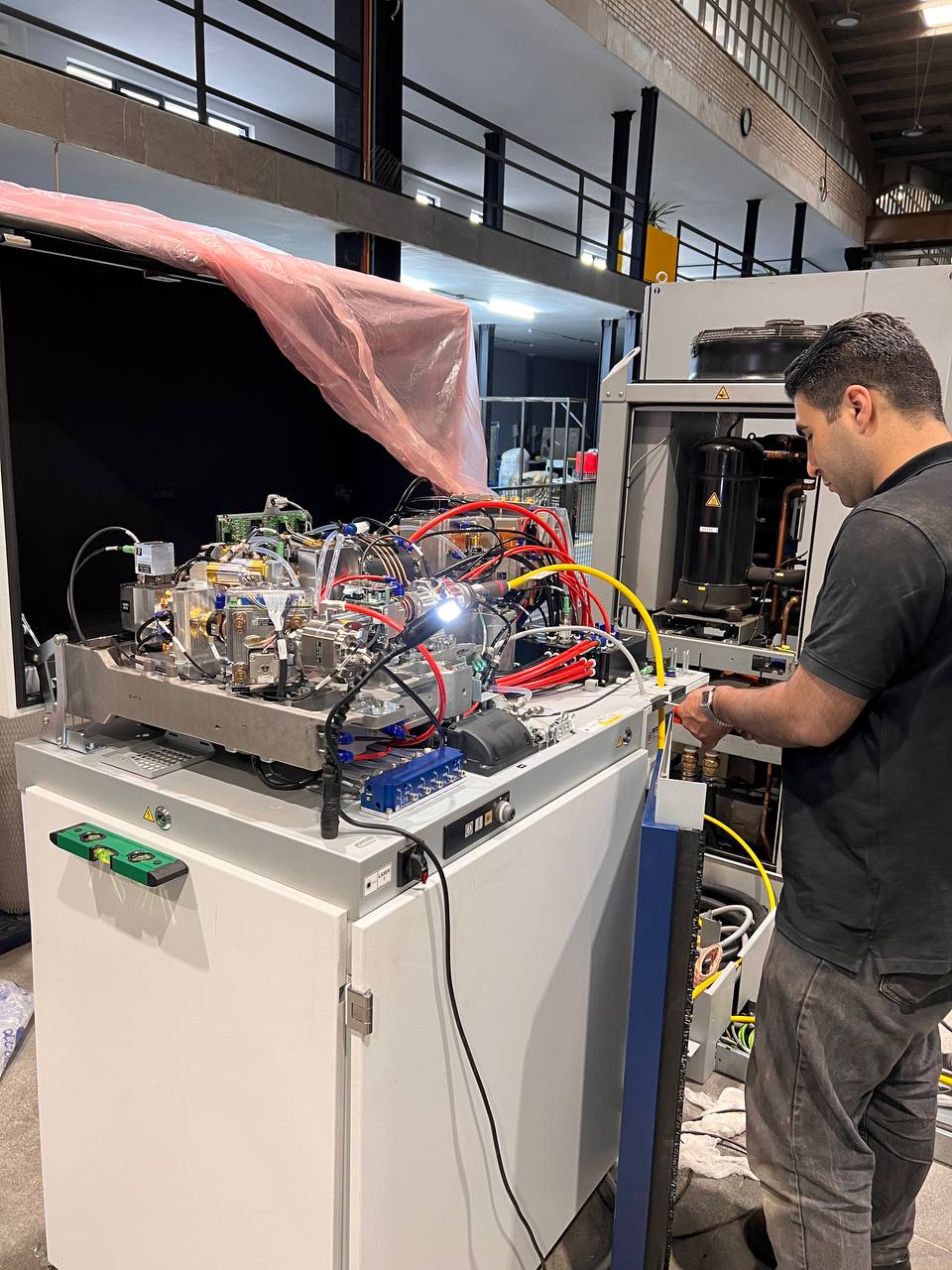

منبع لیزر: TruDisk 4001
قلب این دستگاه، منبع لیزر حالت جامد TruDisk 4001 از نسل دیسکی TRUMPF است.
تکنولوژی تحریک: تحریک توسط دیودهای پمپ (Pump Diodes) با راندمان الکترواپتیکی بالا .
هدایت پرتو: هدایت پرتو از طریق کابل نوری LLK (Laser Light Cable). این ویژگی انعطافپذیری بالایی در طراحی ایجاد کرده و تلفات انرژی را به شدت کاهش میدهد .
کیفیت برش: برش فیبری باعث تولید لبههای بسیار تمیز و جوشهای ریز در ورقهای نازک تا متوسط میشود .
واحد برش و هدایت نوری
هدایت تک سر (Single Cutting Head Strategy): تمرکز تمام توان بر روی یک هد برش برای سادگی و بهرهوری بالا .
سیستم لنز تطبیقی (Adaptive Lens System): تنظیم خودکار موقعیت نقطه کانونی برای سوراخکاری سریع و برش با کیفیت در ضخامتهای مختلف .
پایش آنلاین شیشه محافظ: سنسورهای داخلی وضعیت آلودگی شیشه محافظ را بررسی کرده و قبل از ایجاد آسیب به اپتیک اصلی، هشدار میدهند .
تمیزکاری خودکار نازل (Automatic Nozzle Cleaning): اطمینان از ثبات جریان گاز کمکی در طول فرآیند تولید انبوه .
سیستم کنترل و نرمافزار
دستگاه مجهز به Siemens SINUMERIK 840D sl است که توسط TRUMPF برای کارهای برش لیزری سفارشیسازی شده است.
صفحه نمایش لمسی 21.5 اینچی: اینترفیس کاربری مدرن با قابلیت چند لمسی (Multi-touch) و چرخش همزمان تصاویر .
توابع ویژه برش (Technology Functions):
PierceLine: بهینهسازی فرآیند سوراخکاری اولیه برای کاهش پاشش مواد مذاب .
NitroLine: برش با گاز نیتروژن برای تولید لبههای عاری از اکسیداسیون .
FastLine: برش ورقهای نازک با حداکثر سرعت ممکن.
AdjustLine / FocusLine: تنظیم پویای نقطه کانونی برای تطابق با ضخامت و جنس ماده .
Condition Guide: سیستم مانیتورینگ هوشمند که به صورت لحظهای وضعیت اجزای کلیدی دستگاه (مانند تبرید، اپتیک، و درایوها) را گزارش میدهد و پیشبینی تعمیرات را تسهیل میکند .
Drop&Cut: قابلیت استفاده مجدد از ضایعات ورق؛ اپراتور میتواند قطعات جدید را روی باقیمانده ورقهای قبلی برنامهریزی و برش دهد .
علاوه بر قابلیت پایه، مدل L81 از بستههای تخصصی برای برش فلزات با بازتاب بالا پشتیبانی میکند:
Copper Cutting Package & Brass Cutting Package: بستههای ویژه برای برش مس و برنج. در توان 4 کیلووات، این بستهها با مدیریت بازتابش لیزر (بکرفلکشن) و تنظیم پالسها، امکان برش تمیز این مواد را فراهم میکنند .
Microweld: قابلیت جوشکاری نقطهای با دقت بالا بدون نیاز به جابجایی قطعه بین دو ماشین .
CoolLine: تزریق اسپری آب در حین برش فولاد ضخیم برای خنککاری ناحیه برش و جلوگیری از ذوب شدن بیش از حد لبهها .
نتیجهگیری
TruLaser 3030 fiber (L81) با توان 4 کیلووات یک ماشین حرفهای برای کارگاههای متوسط تا بزرگ است که به دنبال تعادل بین قدرت، سرعت و هزینه تمام شده هستند. لیزر فیبری 4 کیلووات در این دستگاه، بهینهترین گزینه برای برش ورقهای استیل ضدزنگ، آلومینیوم، برنج، مس و همچنین فولاد نرم با ضخامتهای متوسط (تا 20 میلیمتر) با سرعتی بسیار بالاتر از لیزرهای CO₂ سنتی است.
این دستگاه با دارا بودن سیستم هدایت پرتو فیبری، عملاً بدون نیاز به تعمیر و نگهداری دورهای آینهها و تونل نوری است و راندمان الکتریکی بالای آن، مصرف برق را کاهش میدهد. قابلیتهایی نظیر Condition Guide و Drop&Cut، آن را به ابزاری هوشمند برای انقلاب صنعت 4.0 تبدیل کرده است.
جهت کسب اطلاعات بیشتر در مورد محصولات شرکت ترومپف با گروه صنعتی الگانس ماشين تماس بگیرید.
